TEKNİK ÖZELLİKLER

Çevresel

Alıcı Giriş Koruması

IP64

Verici Giriş Koruması

IP54

Çalışma Sıcaklığı

-20°C ila 45°C (-4°F ila 113°F)'

Depolama Sıcaklığı

-20°C ila 70°C (-4°F ila 158°F)'

Nem

0-95%, yoğuşmasız

Rakım

5.000 metre (16.000 fit)

Dış Mekan Kullanımı İçin

Islak yerlerde kullanılmamalıdır.

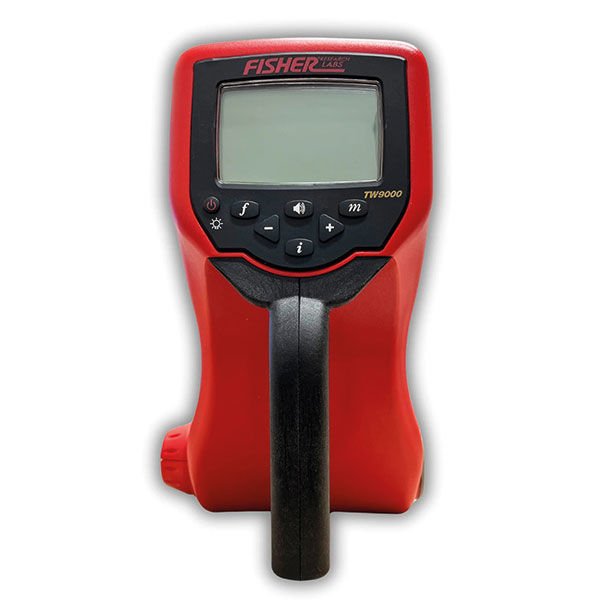

Mekanik

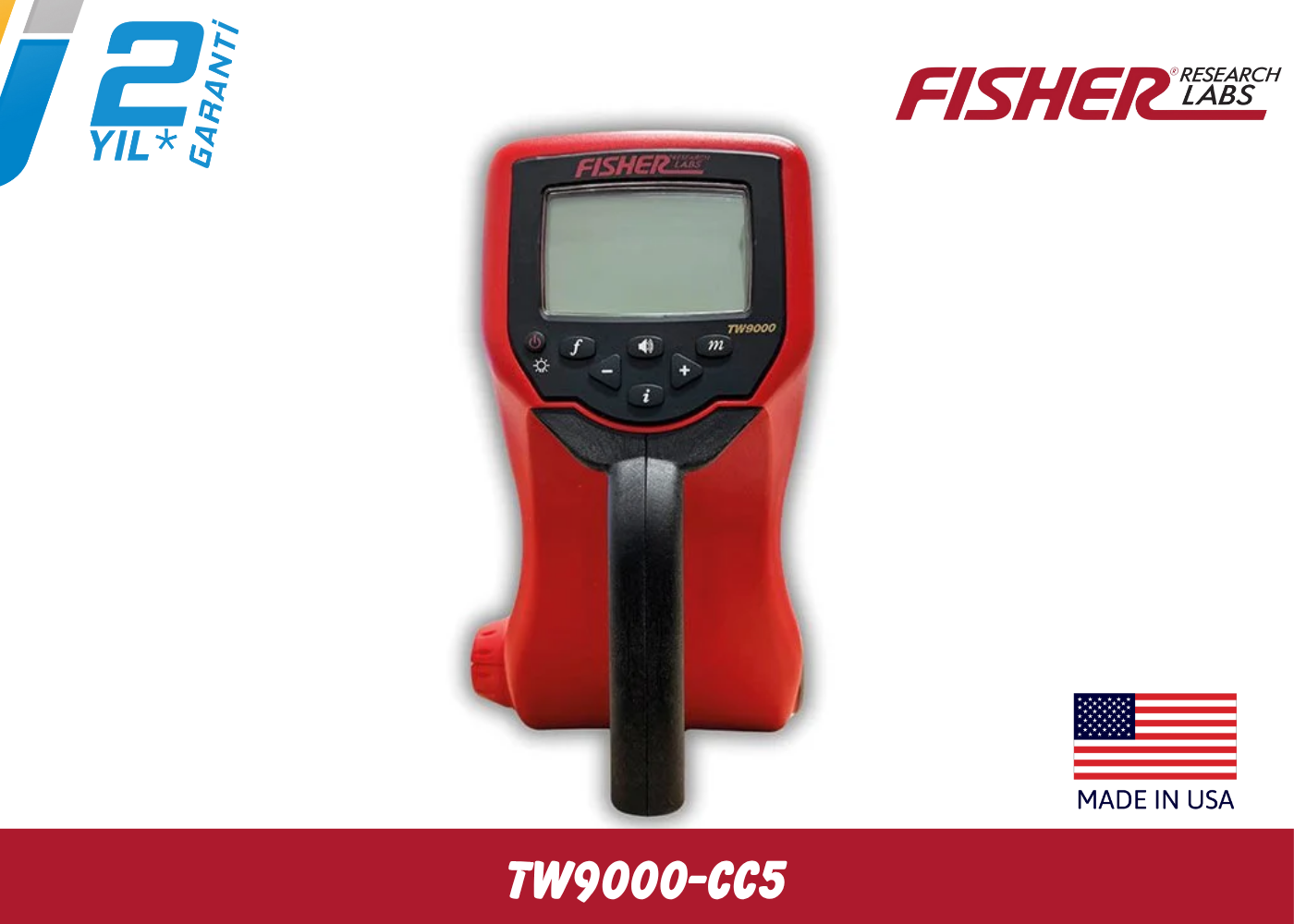

Alıcı Ağırlığı

3.8 lbs./1,724 kg

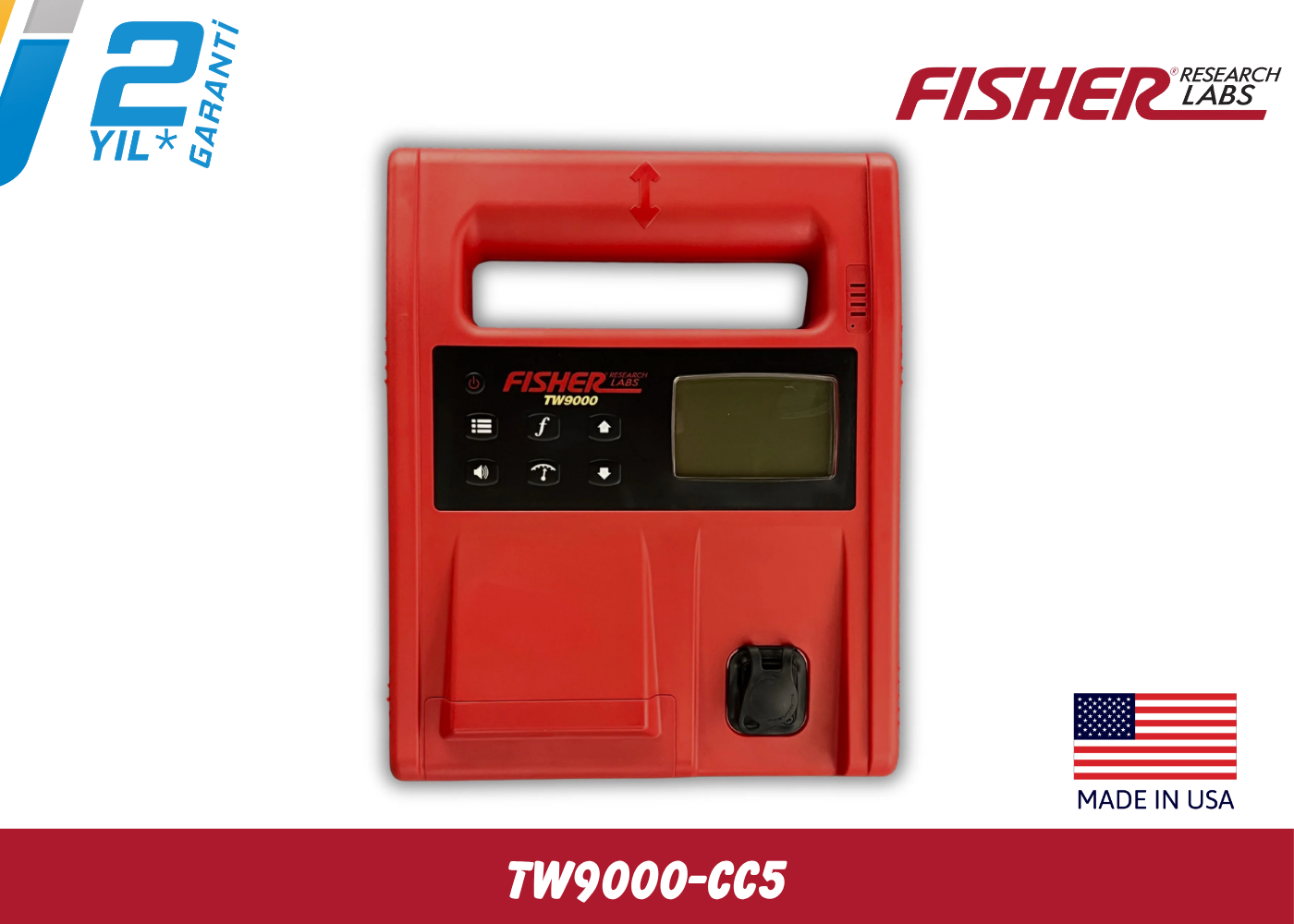

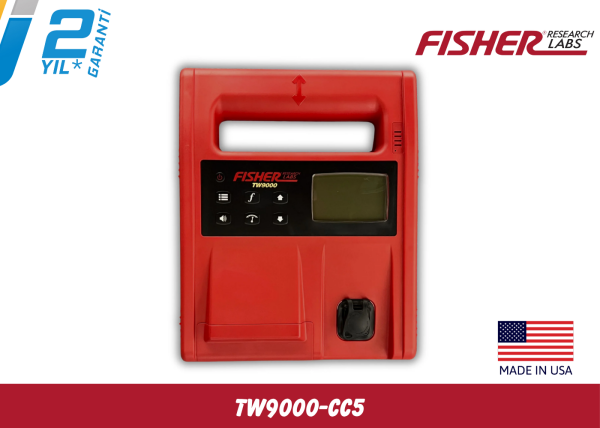

Verici Ağırlığı

5.6 lbs./2,54 kg

Güç Kaynağı

Verici Pil Paketi, Şarj Edilebilir : Li-Ion Pil Paketi, 4S2P, 14.4V, 99Wh, 6.9Ah
Verici Maksimum Giriş Gücü : 14.4V'da 17 Watt
Alıcı Pil, Şarj Edilebilir : 26650 Pil Korumalı 5500mAh Li-ion Şarj Edilebilir 3.6V
Alıcı Maksimum Giriş Gücü : 3.6V'da 1 Watt
Esnek Alıcı Pil Sistemi : 2 x D-Hücre Alkali

Pil Çalışma Süresi

Verici, Li-Ion Pil Paketi : 8 saat @ 7.0 Watt
Alıcı, 1 x Li-Ion, 26650 : 17 saatten fazla
Alıcı, 2 x D Hücresi (esnek) : 8 saatten fazla

Verici Çıkışı

Verici Çıkış Frekansları

512Hz, 8.125KHz, 33.025KHz, 82.175KHz. Kullanıcı tarafından seçilebilir.

Maksimum Verici Çıkış Akımı

0.45A

Maksimum Verici Çıkış Voltajı

90VRMS Maksimum. Kullanıcı maksimum voltaj seçimi: 30V, 60V veya 90V.

Maksimum Verici Çıkış Gücü

512Hz, 8.125KHz ve 33.025KHz için 9.5W
82.175KHz için 0,95W

Kullanıcı güç seçimi: 1W,2W,3W,4W,5W,6W,7W,8W,9W,9.5W

82.175KHz için güç 0.95W olarak ayarlanmıştır ve kullanıcı tarafından seçilemez.

Otomatik Güç Kapatma

Pil ömrünü korumak için, otomatik güç kapatma zamanlayıcısı, Vericiyi belirli bir süre sonra kapatacaktır. Zamanlayıcı 5 dakikadan 9 saat 15 dakikaya kadar ayarlanabilir. Zamanlayıcı işlevi kullanıcı tarafından kapatılabilir ve açılabilir.

Kaçak Voltaj Çıkış Koruması

Verici, çıkışta 25V'un üzerinde kaçak 50/60Hz voltajları algılar. Verici çalışıyorsa ve 25V'un üzerinde 50/60Hz voltajlar algılanırsa, Verici çıkışı otomatik olarak kapanır.

Verici Çalışma Modları

Doğrudan Bağlantı

Doğrudan bağlantı aksesuarı olan kırmızı uç şebekeye bağlanır ve siyah uç ise toprağa yerleştirilen ve verici tarafından enerjilendirilen bir topraklama çubuğuna bağlanır.

Bağlantı Kelepçesi Bağlantısı

Bağlantı Kelepçesi aksesuarı boru veya kablonun etrafına kelepçelenir. Kelepçe, elektrik bağlantısı olmadan şebekeye manyetik olarak bir sinyal gönderir.

Endüktif Bağlantı

Vericinin dahili anteni, şebekeye enerji veren bir manyetik alan yayar.

Alıcı Çalışma Modları

Tepe ve Sıfır Modu

Alıcı kazancı, doğrudan bir şebekenin üzerindeyken tepe ses perdesine göre otomatik olarak ayarlanır.

Geniş Tepe Modu

Uzak yanal mesafelerdeki tesisatların veya derin gömülü tesisatların tespiti için kullanışlıdır.

Dar Tepe Modu

Birden fazla kamu hizmetinin yoğun olduğu bölgelerde izleme yaparken kullanışlıdır.

Boş Mod

Düşük alan şekli bozulmasına sahip gömülü tesisatların yerini belirlemek için kullanışlıdır.

Pasif Güç Modu

AC güç akımlarıyla pasif olarak enerjilendirilen gömülü tesisatları izleyin.

Sonda Modu

Sondaları tespit edin ve sonda derinliğini ölçün.

Alıcı Performansı

Hassasiyet

512 Hz: 3 ft'de 440μA
8kHz: 3 ft'de 40μA
33kHz: 13μA @ 3ft
82kHz: 13μA @ 3ft

Maksimum Derinlik

Tüm modlarda 32' (10m)

Konnektörler, Harici

Alıcı

Yok

Verici Aksesuar Jakı

Konnektör, 4 Kutuplu, Şasi, Erkek, 25A, 250VAC Neutrik NL4MPXX

Uyumluluk

TW9000 aşağıdaki standartlara uygundur

47 CFR FCC Bölüm 15, Alt Bölüm B
IEC 61326-1:2020, EN 61326-1:2021
47 CFR Bölüm 15, Alt Bölüm C
ETSI EN 301 489-1 V2.2.3
ICES-003, Sayı 7
ETSI EN 301 489-3 V2.1.1
ICES-GEN, Sayı 1
EN 303 454 V1.1.1
RSS-GEN Sayı 5
ANSI C63.4: 2014
RSS-310: Cat 2, Sayı 5:2020
IEC 61010-1: 2010
